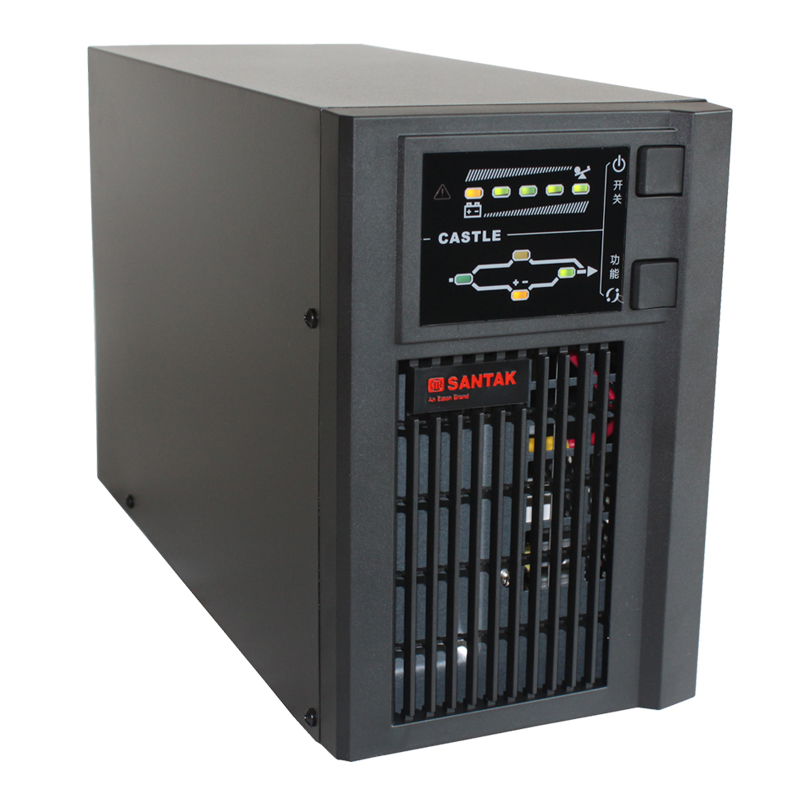

山特城堡C6K系列ups电源
　　首先,计算山特UPS电源在各种负载下的输出能力时,应先确定UPS的品种,向厂家索要该UPS的相关数据,再进行计算。但在此问题中,因感性负载是小于额定情况下的功率因数,一般UPS的输出仍能维持为的额定容量。现用一个的深圳山特UPS电源的数据为例来计算。由表1可知,感性负载功率因数小于额定情况下的0.8时,输出功率仍为额定值。 当UPS的S=100kVA、cosφ=0.8时,P=80kW; Q=60kVAR。 当UPS为S=100kVA、cosφ=0.6时,则S=100kVA=60kW;Q=80kVAR。 若负载为40kVA,cosφ=0.6,则S=40kVA; P=24kW;Q=32kVAR。 负载增至80kVA,cosφ=0.6时,则S=80kVA; P=48kW;Q=64kVAR。 此时负载的视在功率S和有功功率P都小于额定情况下的数值,而无功功率Q却大于额定情况下的数值。但是,不能用cosφ=0.6的负载的数值与cosφ=0.8时的UPS的数值来比,而必须与UPS为cosφ=0.6时的能力来比。负载的Q值小于UPS此时的Q值80kVAR。完全可以满足负载增至80kVA的需要。 山特UPS带非线性负载的问题。若UPS为100kVA,cosφ=0.7时带非线性负载奔腾133PC+15in(英寸)显示器(170VA)能带多少台?cosφ=0.8的UPS又能带多少台? 非线性负载是五花八门的,但是计算机类负载多是整流电容滤波型。所以IEC、EN和GB(国标)都确定了一个基准非线性负载,是二极管全波整流用电容滤波,功率因数确定为0.7。UPS也就是根据这个标准制造的。UPS还限定了非线性电流的峰值因数,一般为3。也就是非线性电流的峰值与有效值之比为3。这对于计算机类负载也足够了。因为峰值因数的是PC机,大约为2.7左右。 UPS带非线性负载的能力,除了非线性负载的特定基准之外,还有一个量的问题。在IEC、EN和GB(国标)中明确规定:单相UPS容量在33kVA以下时,用基准非线性负载来考核,33kVA以上的UPS用33kVA的非线性负载加线性负载来考核;三相UPS容量在100kVA以下时,用基准非线性负载来考核,100kVA以上的UPS用100kVA的基准非线性负载加线性负载来考核。 以上几点是我们在考虑这个问题时必须明确的。但是在这个题目中,以上这几点都不成问题,可以按一般线性负载的情况来计算。 100kVA的UPScosφ=0.7时,S=100kVA=70kW;Q=71.4kVAR。 单台负载cosφ=0.7时,S=170VA=119W;Q=121VAR。 对于P和Q而言,UPS能供总台数分别为:588台;590台。 结论:应按最小的计算:588台(未计留有裕度、启动等因素)。 若用100kVA cosφ=0.8的UPS能带多少台？ 100kVA的UPScosφ=0.8时,S=100kVA=80kW;Q=60kVAR。 在负载cosφ仍为0.7时,UPS的S=100kVA; P=70kW;Q=71.4kVAR。 这时UPS能供总台数分别为588台;590台。 结论:也是588台,二者没有区别。 那么,这样看来功率因数0.7的UPS与功率因数0.8的UPS没有什么区别了。不是的,还是有区别的。上面的例子都是负载功率因数小于额定情况下的数值,若是大于额定情况下的数值,或是电容性的负载,则情况就不一样了。功率因数为0.7的UPS带载能力就显得差了。 负载功率因数为0.7的UPS只是为一些微机类负载而使用的。它设计的容量都比较小,大约为30kVA以下。而这一类负载功率因数多为0.7,UPS的负载功率因数也设计为0.7,正好适应负载的条件。 那么这种UPS是不是带非线性负载的能力强呢?不是的,恰恰相反,其带载能力比0.8功率因数的UPS差。1台10kVA的功率因数为0.8的UPS可以带8kW功率的负载,而功率因数为0.7的UPS只能带到7kW,如带功率因数大于0.7的负载则其能力可能就更小了。

　　电池模式： ⑴、在电池模式下运行时电池指示灯与逆变指示灯亮，若接入异常之市电，市电灯会同时闪烁，电池容量指示灯会根据电池容量的大小而增减显示的数量， 注意市电模式下的负载指示灯会作为在后备时间内的电池容量水平指示。在电池模式下运行时，蜂鸣器每隔4秒鸣叫一次，若此时持续按开机键1秒以上，UPS执行消音功能， 蜂鸣器不再鸣叫报警，再持续按开机键1秒以上，报警恢复。 ⑵、当电池容量减少时，发光的电池容量指示灯数目会减少，当电池电压下降至预警电位时，蜂鸣器每秒鸣叫一次， 提示用户电池容量已不足，将会自动关闭UPS，应抓紧进行负载操作并逐一去除负载。 旁路模式： ⑴、在旁路模式下运行时市电指示灯与旁路指示灯亮，负载 指示灯会根据所接负载容量大小而增减显示的数量。UPS二分钟鸣叫一次。 ⑵、若市电指示灯闪烁，表示市电的电压或频率已超出正常范围； 其它面板指示与市电模式显示一样； ⑷、UPS工作在旁路模式下时，不具后备功能，此时负载所使用的电源是直接通过电力系统经滤波供应的；

　　VAUPS这种UPS电源在实质上相当于一台稳压性能极差的市电稳压器。它除了对市电电压的幅度波动有所改善外，对市电电压的频率不稳、波形畸变以及从电网串入的*等不良影响基本上没有任何改善。只有当市电供电中断或低于170V时，蓄电池才对UPS的逆变器供电，并向负载提供稳压、稳频的交流电源。后备式UPS电源的优点是运行效率高、噪音低、价格相对便宜，主要适用于市电波动不大、对供电质量要求不高的场合。在线式UPS电源在市电正常供电时，首先将市电交流电源变成直流电源，然后进行脉宽调制、滤波，再将直流电源重新变成交流电源，即它平时是由交流电经整流后又以逆变器方式向负载提供交流电源。一旦市电中断，立即改由蓄电池以逆变器方式对负载提供交流电源。UPS并不是仅在市电中断时才发挥作用，当市电出现电压过低、过高，线路出现浪涌等异常情况，UPS能输出高质量电源，确保用电设备正常运行。UPS电源与EPS电源内部结构1011UPS电源和EPS电源的比较12小结：综上所述，在选用UPS、EPS时，需分清使用性质、场合、用途，合理地选择。千万不能片面地认为EPS比UPS好或UPS比EPS好，它们各有各的用途，各有各的设计理念。通过较长时期对直流电源设计生产以及UPS、EPS的应用、认识和理解，结合在EPS设计、制造和应用方面的实际经验，对UPS和EPS的原理、性能特点和适用领域进行了粗浅的探讨，希望能对大家更好地认识和应用UPS和EPS有所帮助。山特UPS电源 3C3PRO160KS 报价2、配线箱里面的断路器安装完毕，下面要布线UPS的输入输出电缆，UPS输入是三项的，电缆规格用3*10+2*6平方的就可以了，输出到UPS总输出的电缆用3*10平方毫米的电缆，从UPS总输出先分输出的电缆用3*6平，如果负载不是很大，用3*4平的也可以；记住在配电箱里面的断路器之间连线用独股硬线，输入输入的电缆用多股软线，软线在布线的时候拉扯比较容易。电缆的品牌用远东或者江南等。
